語音ASIC系列
充電站語音芯片 SC1050
- 更新時間2024-08-08 16:19:51
- 文件下載 點擊下載
詳細描述
SC1050是開發應用于電動車充電站的新型語音芯片，外圍元件少,電路簡單,控制方便,成本低.
二、電氣特性
1. 電源電壓： 2.4 ～ 5 V
2. 靜態電流： Isb ：≤5 μA
3. 工作電流： Iop ： 2m A(no load)
4. 音頻輸出方式： PWM輸出( D/A 輸出 定做 ）,
5. 工作溫度： - 0 ℃ ~ ＋ 7 0 ℃
6. 封裝形式：DIP8/SOP8
三 、 引腳功能
腳號 | 名稱 | 功能 |
1 | RST | 脈沖計數復位 |
2 | CNT | 脈沖觸發信號 |
3 | BUSY | 工作狀態反饋( 注可設成脈沖復位腳 ) |
4 | VSS | 電源負 |
5 | PWM 2/DAC | 電源負 |
6 | PWM1 | DAC信號輸出 |
7 | V DD 5 | 4. 5V輸入電源 |
8 | VDD | 3V輸入電源 |
注：如LM7805穩壓5V供電在須增加IN4148等二極管降壓。如線路上串接有大電容，在7腳接一個4.7K電阻加快復位時間.
四 、 原理圖:

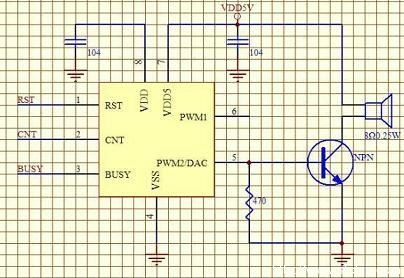

PWM典型應用電路

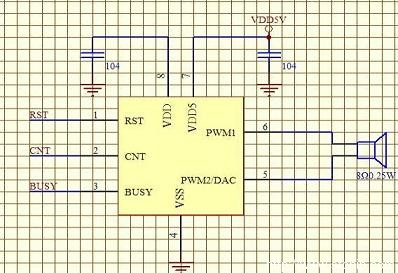

DAC典型應用電路 .
五 、 時序圖:
每次發脈沖觸發信號前先發RST復位脈沖計數器大于100us，等待 1 00 u s 后，再發觸發信號,發第N個觸發信號放第N段語音.
Symbol | Characteristic | Rating | Unit | ||
Min. | Typ. | Max. | |||
tdb | Key Trigger debounce time (long) | 14 |
|
| ms |
tdb | Key Trigger debounce time (short) | 50 |
|
| us |
tgr | Key Trigger Pulse width |
|
|
|
|
tPW | Serial Mode Input Pulse Width | 100 |
|
| us |
tPI | The interval of two pulse | 100 |
|
| us |
tBH | Busy signal output hold time | 200 |
|
| us |
tBD | Busy signal output delay time | 200 |
|
| us |
tdV | Voice ouput delay time | 200 |
|
| us |
六 、 語音內容(1):可按客戶要求定做內容.
地址 | 語音內容 |
1 | 無 |
2 | 你好！歡迎使用電動車充電站，請投幣！ |
3 | 現在開始充電，請稍候！ |
4 | 正在充電，請稍候！ |
5 | 充電聯接線已脫落，請檢查電池聯接線。 |
6 | 充電已完成，請斷開聯接線，謝謝！ |
7 | 充電投幣已滿請勿再投幣。 |
8 | 歡迎下次使用，祝你一路順風！ |
語音內容(2):
地址 | 語音內容 |
1 | 您好！歡迎使用電動車快速充電站，請投幣； |
2 | 現在開始充電，請稍候； |
3 | 正在充電，請稍候； |
4 | 充電聯接線已脫落，請檢查電池聯接線； |
5 | 充電已完成，請斷開聯接線，謝謝！歡迎下次使用，祝您一路順風，再見！ |
6 | 抱歉，快速充電站最多投幣數為三元； |
7 |
|
8 |
|
