在產品開發中很多工程師會問到單片機如何控制語音芯片放音，下面具體說一下。首先我們?cè)陂_發產品時需要用到很多少聲音，一般常用語音芯片如SC080 SC020B SC8035等支持的段數為32或63段先我們把一些重復使用的語音先分好段編好地址盡量精簡。然后用單機片程序組合成我們需要的語句。如“1-9”，“十”，“百”，“米“?，F(xiàn)在我們要發“100米”的語音，我們先發一個“1”再發“百”為再發“米”就可以了，下面討論一下程序怎么樣處理。

1．SC8035單片機控制接線圖如下：

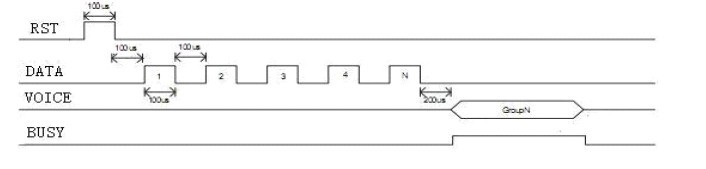

2．時序圖：

單片機每次控制語音芯片放音前先發一個RST信號把語音芯片里的計數器清0，然后DATA腳發N個100US的脈沖高電平，就控制放第N個里的語音。

3．程序：



include "REG_MPC82L52.H"

 #include





void delay_ms(unsigned int count) ;

void delay_us(unsigned int count);

void SC_Speech(unsigned char cnt);

void SC_WBusy(void);

void SC_Speechs(void);



/**************端口定義*****************/

sbit SC_RST=P3^0;      //P3.0是脈沖復位腳

sbit SC_DATA=P3^1;     //P3.1是脈沖數據腳

sbit SC_BUSY=P3^2;     //P3.2是放音BUSY腳



unsigned int sp[3];    //定義一個組合語音用的數組變量



/*************主程序****************/

main (void)

{

  SC_DATA=0;

  SC_RST=1;

  delay_us(100);            //上電復位防止干擾發聲芯片放音

  SC_RST=0;

  delay_us(100);

  sp[0]=0;

  sp[1]=0;

  sp[2]=0;

  while(1)

  {



        sp[0]=1;

        sp[1]=11;

        sp[2]=12;

        SC_Speechs();      //組合1,11,12地址段放音‘100米‘

   delay_ms(5000);    //延時放音時間5秒

   }

}

/**************************************

;延時X毫秒

;不同的工作環境,需要調整此函數

;入口參數:count

;出口參數:無

**************************************/

void delay_ms(unsigned int count)

{

 unsigned int i,j;

 for(i=0;i

 {

    for(j=0;j<500;j++);

 }

}

/**************************************

;延時X微秒

;不同的工作環境,需要調整此函數

;入口參數:count

;出口參數:無

**************************************/

void delay_us(unsigned int count)

{

 unsigned int i,j;

 for(i=0;i

 {

    for(j=0;j<2;j++);

 }

}

/**************************************

;控制地址段放音

;入口參數:cnt;

;出口參數:無

**************************************/

void SC_Speech(unsigned char cnt)

{

     unsigned char i;



     SC_RST=1;

     delay_us(100);

     SC_RST=0;

     delay_us(100);

     for(i=0;i < cnt;i++)

     {

        SC_DATA=1;             //數據脈沖高

        delay_us(100);         //延時100US

        SC_DATA=0;             //數據脈沖低

        delay_us(100);         //延時100US

     }

}

/**************************************

;控制地址段組合放音

;入口參數:無

;出口參數:無

**************************************/

void SC_Speechs(void)

{

    SC_Speech(sp[0]);

    SC_WBusy();

    SC_Speech(sp[1]);

    SC_WBusy();

    SC_Speech(sp[2]);

    sp[0]=0;

    sp[1]=0;

    sp[2]=0;

}



/**************************************

;等待BUSY信號變低；

;入口參數:無

;出口參數:無

**************************************/

void SC_WBusy(void)

{

    unsigned int times;

    for(times=0;times<50;times++)        //等待超過5秒最長語音段自動退出；

    {

       delay_ms(100);                    //調節組合語音間隔

       if(SC_BUSY==0) break;

    }



}
