馬達干擾語音芯片電路處理方法
客戶在需要驅動馬達的應用中經常遇到馬達干擾語音IC問題，有些應用甚至要求測試時用手握住馬達使其停止運轉，而語音IC在馬達停轉后仍然繼續正常。
由于馬達工作電流大，且大多數應用中馬達價格低廉，噪聲信號非常大。這些噪聲會以共模和差模的方式干擾到語音IC，使語音IC邏輯錯誤。
解決這些干擾的辦法有：
1. 在線路中加退耦組件，在Trigger pin加102電容和10k電阻到地，在馬達兩端加電容電感組件吸收雜波。
2. 程序中進行時間分隔（例如在馬達正反轉時中間加上200ms的Delay），

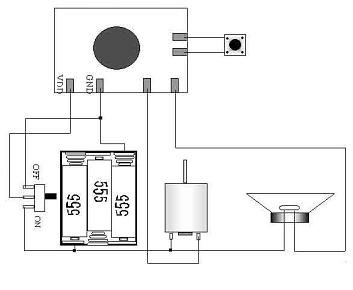

整理馬達和電源線的排列，如下圖，其中馬達和喇叭等大電流組件，需要直接連到電池盒，不要走PCB的電源線。另外：馬達線最好與其它線完全分開，不要纏繞在一起。
