語音ASIC
防盜器語音芯片 SC1080B
-
- 型號SC1080B
- 品牌STChip
- 價格
詳細描述
一、概述
SC1080B是本公司開發應用于防盜器的新型語音芯片，采用臺語音母體，真人語音，外圍元件少,電路簡單,控制方便,成本低.主要應用于汽車防盜器、電動車防盜器,摩托車防盜器等語音防盜器。
二、電氣特性
1.電源電壓VDD：2.4～3.6V
2.靜態電流：Isb ：≤2μA
3.工作電流：Iop ：2m A(no load)
4.音頻輸出方式：D/A輸出（DAC輸出）
5.工作溫度：0℃~＋70℃
6.封裝形式：DIP8/SOP8
三、引腳功能
腳號 | 名稱 | 功能 |
1 | RST | 脈沖計數復位 |
2 | CNT | 脈沖觸發信號 |
3 | BUSY | 工作狀態反饋 |
4 | IO | NC |
5 | VSS | 電源負 |
6 | PWM1 | NC |
7 | VDD | 電源正 |
8 | PWM2/DAC | DAC信號輸出 |
注:NC腳懸空不接.
四、原理圖:

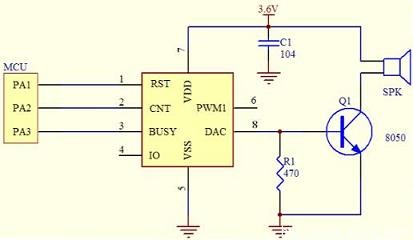

典型應用電路

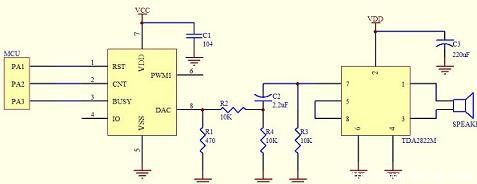

外接功放應用電路(注C1,R1不能去掉)

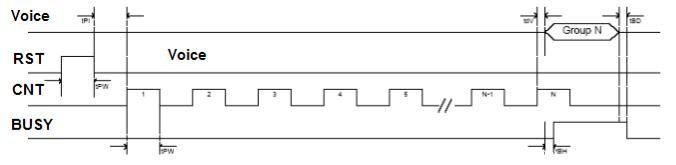

五、時序圖:
每次發脈沖觸發信號前先發RST 15MS高電平復位脈沖計數器，低電平等待100us后，再發觸發信號,發第N個高低電平100US觸發信號放第N段語音.
六、(1)語音內容V0(語音內容可按客戶要求定做)
地址 | 語音內容 | 時間 |
1 | --- | 0S |
2 | 進入防盜 | 0.9S |
3 | 取消防盜 | 1.0S |
4 | 請關好門 | 1.0S |
5 | 請勿動車 | 1.0S |
6 | 振動報警 | 1.0S |
7 | 車門打開報警 | 1.4S |
8 | “報警聲”. | 15.5S |
(2)語音內容V1
地址 | 語音內容 | 時間 |
1 | 吱! 本車8秒后進入防盜. | 3.1S |
2 | 吱!吱!警戒已解除. | 2.4S |
3 | 本車已設定防盜,請勿動車. | 3.0S |
4 | 請注意左轉彎. | 1.6S |
5 | 請注意右轉彎. | 1.6S |
6 | “報警聲”. | 15.5S |
(3)語音內容V2:
地址 | 語音內容 | 時間 |
1 | 歡迎使用音響防盜系統! | 2.2S |
2 | 吱!進入防盜. | 1.5S |
3 | 已設定防盜請勿動車! | 2.1S |
4 | 請注意前方左轉! | 1.7S |
5 | 請注意前方右轉! | 1.7S |
6 | 系統已開啟. | 1.2S |
7 | 系統已關閉. | 1.2S |
8 | 吱!吱!取消防盜. | 1.8S |
9 | “報警聲” | 15.5S |
中文數據手冊下載：SC1080B.PDF
