語音ASIC
倒車?yán)走_(dá)語音IC SC1060B
-
- 型號SC1060B
- 品牌STChip
- 價格
詳細描述
SC1060B是開發應用于倒車?yán)走_(dá)等的新型語音芯片，采用臺灣語音母體，真人語音報數，外圍元件少,電路簡單,控制方便,成本低.主要應用于倒車?yán)走_(dá)。
二、電氣特性
1.電源電壓VDD：2.4～3.6V
2.靜態電流： Isb ：≤2μA
3.工作電流： Iop ：2m A(no load)
4.音頻輸出方式： D/A輸出（可定PWM） 8歐0.5W 喇叭

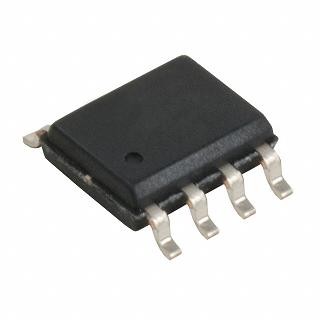

5.封裝形式：DIP8/SOP8
三、引腳功能
腳號 | 名稱 | 功能 |
1 | RST | 脈沖計數復位 |
2 | CNT | 脈沖觸發信號 |
3 | BUSY | 工作狀態反饋 |
4 | IO | NC |
5 | VSS | 電源負 |
6 | PWM1 | NC |
7 | VDD | 電源正 |
8 | PWM2/DAC | DAC信號輸出 |
注:NC腳懸空不接.
四、原理圖:
D/A輸出接法
PWM輸出接法
典型應用電路
外接功放應用電路
五、時序圖:
每次發脈沖觸發信號前先發RST復位脈沖計數器大于100us(DAC輸出為15ms)高電平，變低電平后等待100us，再發高低電平各100us觸發信號,發第N個觸發信號放第N段語音.
Symbol | Characteristic | Rating | Unit | ||
Min. | Typ. | Max. | |||
tdb | Key Trigger debounce time (long) | 14 |
|
| ms |
tdb | Key Trigger debounce time (short) | 50 |
|
| us |
tgr | Key Trigger Pulse width |
|
|
|
|
tPW | Serial Mode Input Pulse Width | 100 |
|
| us |
tPI | The interval of two pulse | 100 |
|
| us |
tBH | Busy signal output hold time | 200 |
|
| us |
tBD | Busy signal output delay time | 200 |
|
| us |
tdV | Voice ouput delay time | 200 |
|
| us |
六、語音內容(可定做):
地址 | 語音內容 | 地址 | 語音內容 |
1 | 100MS靜音 | 10 | 2米 |
2 | 0.3米 | 11 | 2.5米 |
3 | 0.4米 | 12 | 3米 |
4 | 0.5米 | 13 | 停 |
5 | 0.6米 | 14 | 停車 |
6 | 0.8米 | 15 | 注意 |
7 | 1米 | 16 | DI |
8 | 1.2米 | 17 | 100MS靜音 |
9 | 1.5米 |
|
|
中文數據手冊下載：SC1060B.PDF
