SC080H16F模塊有DIP20（帶FLASH存儲器及外圍電路）封裝,2.4V-5V電壓,體積小,外圍簡單,性能穩定,單片機控制最多分62段語音，控制程序簡單，價格便宜,適合用于產品上做語音提示,語音導航,語音報數，語音報警等讓你的產品更人性,更有檔次.由于芯片是一次性的語音芯片不用開模費,沒有最低起訂量要求.客戶可以提供聲音或文字并填寫定制要求表發給我們制作，如需咨詢或技術服務歡迎來電:0755-81796865-258;13823368981

【SC080H芯片產品規格】：DIP16、SOP16

【電壓范圍】：2.4V-5V

【輸出方式】：

PWM輸出（直接接0.5W8歐喇叭即可出聲音）

DAC輸出方便接其他功放線路

二、 主要功能參數：

 工作電壓：2.4V-5V

 內阻震蕩外圍元件少

 可定PWM或DAC音頻輸出

 DIP16/SOP16封裝

 MCU常用串行脈沖控制和按鍵控制

 最大支持62段語音

根據外掛或者內置SPI-Flash的不同，播放時長也不同，支持2M～32Mbit的SPI-Flash存儲器。

支持加載WAV音頻格式。

•
• 應用范圍：
• 家電行業：電磁爐、電飯煲、冰箱、洗衣機、空調、風扇等等

  安防報警：倒車雷達、叉車報警器、家庭防盜等

  醫療器械：弱視治療儀、血壓計、臭氧治療儀等等

  廣告媒體：語音廣告牌、鏡子廣告機、迎賓器等等

  玩具系列：語音識別、小汽車，布娃娃等等

  智能交通：一卡通設備、紅綠燈提醒等等

  交通工具：語音電動車，語音公交站等

  電路圖：

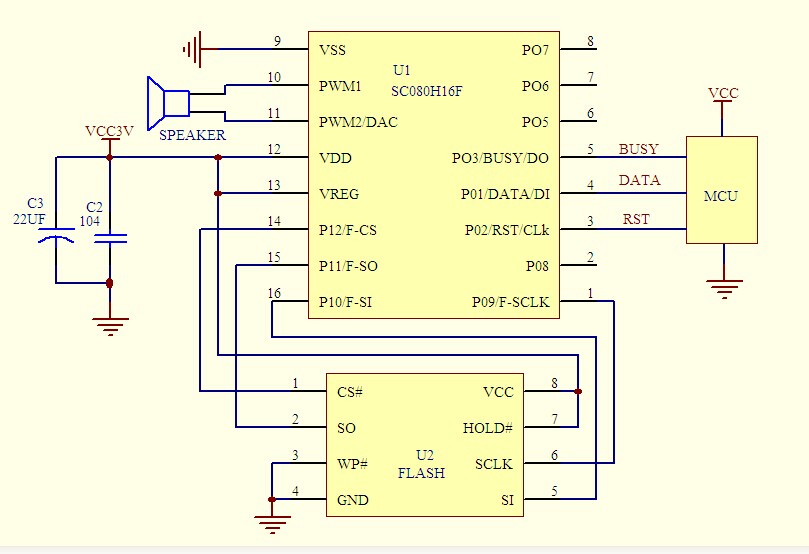

  串行控制模式(PWM)電路

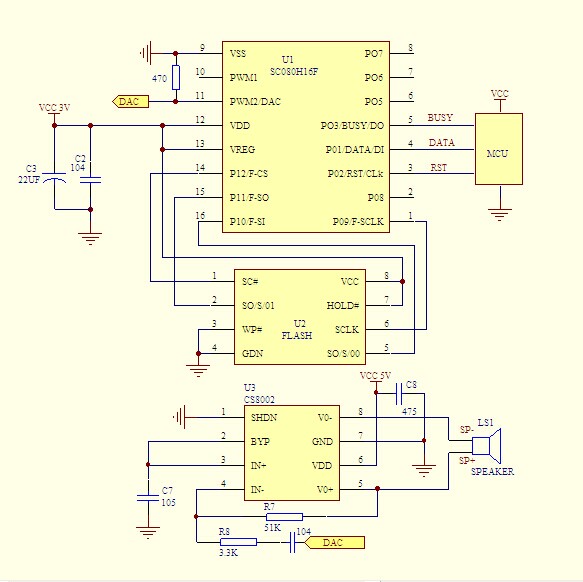

  串行控制模式(DAC)電路:

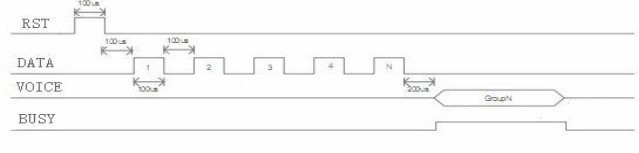

  串行PWM時序如下圖所示

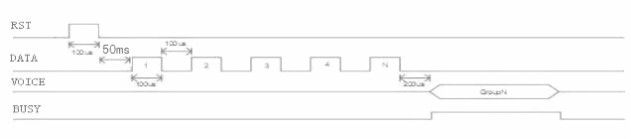

  串行DAC時序如下圖所示







  資料下載：http://yixishe.cn

  單片機控制參考代碼：



  /****************************************************

  ;http://yixishe.cn

  ;OTP語音芯片串行二線模式測試程序

  ;主芯片:MPC82L52(1T)

  ;工作頻率:6MHz

  ;適用型號:SC080G SC040G,SC020G SC010G,SC080 SC040...

  ;億矽特科技

  ****************************************************/



  include "REG_MPC82L52.H"

   #include <stdio.h>





  void delay_ms(unsigned int count) ;

  void delay_us(unsigned int count);

  void SC_Speech(unsigned char cnt);



  /**************端口定義*****************/

  sbit SC_RST=P3^0;      //P3.0是脈沖復位腳

  sbit SC_DATA=P3^1;     //P3.1是脈沖數據腳



  /*************主程序****************/

  main (void)

  {

    SC_DATA=0;

    SC_RST=1;

    delay_us(100);            //上電復位防止干擾發聲芯片放音

    SC_RST=0;

    delay_us(100);

    while(1)

    {

  SC_Speech(8);      //發8個觸發信號,發第8段聲音

  delay_ms(5000);    //延時放音時間5秒

     }

  }

  /**************************************

  ;延時X毫秒

  ;不同的工作環境,需要調整此函數

  ;入口參數:count

  ;出口參數:無

  **************************************/

  void delay_ms(unsigned int count)

  {

   unsigned int i,j;

   for(i=0;i<count;i++)

   {

      for(j=0;j<500;j++);

   }

  }

  /**************************************

  ;延時X微秒

  ;不同的工作環境,需要調整此函數

  ;入口參數:count

  ;出口參數:無

  **************************************/

  void delay_us(unsigned int count)

  {

   unsigned int i,j;

   for(i=0;i<count;i++)

   {

      for(j=0;j<2;j++);

   }

  }

  /**************************************

  ;控制地址段放音

  ;入口參數:cnt;

  ;出口參數:無

  **************************************/

  void SC_Speech(unsigned char cnt)

  {

       unsigned char i;



       SC_RST=1;

       delay_us(100);

       SC_RST=0;

       delay_us(100);                     //DAC為50MS

       for(i=0;i < cnt;i++)

       {

          SC_DATA=1;             //數據脈沖高

          delay_us(100);         //延時100US

          SC_DATA=0;             //數據脈沖低

          delay_us(100);         //延時100US

       }



  }
