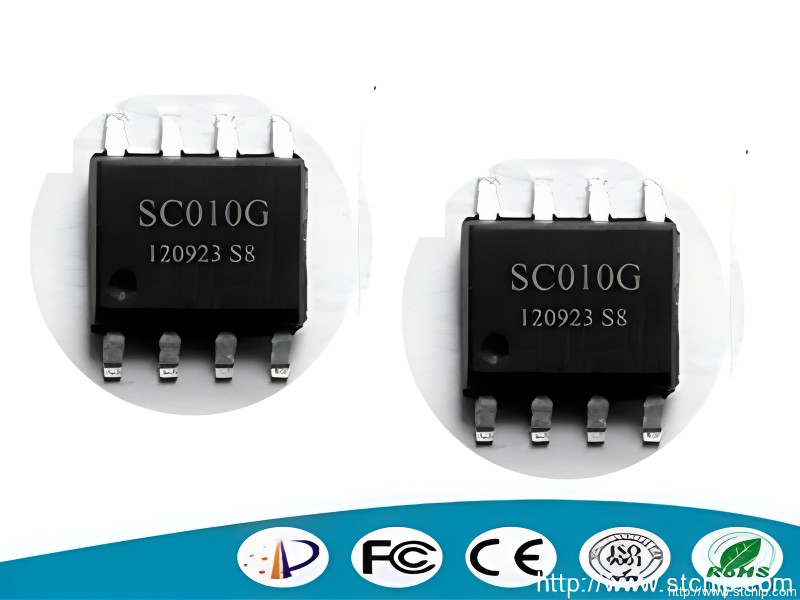

SC010G是專為單片機芯片開發語音功能的一款音質高，成本低，性能穩定，抗干擾強，控制簡單，外圍元件少的一次性編程（OTP）語音芯片，使用崁入式 OTP EPROM 架構，具2個輸入口,2個 I/O 腳，音頻輸出有 PWM和DAC模式。在 6KHz 采樣頻率最大可以錄制10秒語音 。 兩種控制方式 , 按鍵模式最大可以分63段語音 , 串行脈沖控制模式最大可以分62 段語音 . 可將不同的語音資料寫錄進芯片 ROM 中 . 可應用在很多領域，例如：電子琴、高級玩具、兒童學習機、防盜設備、智能家電、保健與理療產品、儀器儀表，以及各類自動控制系統等。

2、 產品特點 :

(1) 可編程一次性燒錄（ OTP ）語音芯片 .

(2) 語音長度可達10秒（ 6KHz 采樣率） .

(3) 音頻輸出方式為 DAC接外部功放或 PWM 直接驅動8歐0.5W 喇 叭或蜂鳴片 .

(4) 內部集成時鐘振蕩器 .

(5) 具有按鍵控制模式、MCU串行控制模式 .

(6) 最大可存放700個語音文件 .

(7) 按鍵方式最多可加載63段語音；OKY1、OKY2、 I O3、 I O4分別指定 32 、29、 1 、1段語音 ; 串行控制模式最多可支持6 2 段語音 .

(8) 觸發防抖時間： 50us （串行）和 10ms （按鍵）；

(9) 任一輸入腳可分別選擇 7 種 不 同的觸發方式組合；

(10) 支持播放不同采樣率的語音文件；

(11) 支持 BUSY 狀態輸出功能；

(12) 支持低壓復位 (LVR) 功能；

(13) 工作電壓： DC 2 . 4～3.6 V 。

(14)DIP8/SOP8封裝。

串行控制模式

串行控制模式是通過在 DATA 線上發送不同的脈沖數量以達到控制語音地址的目的，該控制模式具有控制端口少，可控制語音地址數量多等優點。常用于 MCU控制的場合。如串行PWM控制時，先發送 100us 的高電平 RESET 信號，等待100us 后 DATA 發送 N 個 100us 的脈沖信號 , 發送完脈沖信號后等待 200us開始播放第 N 地址語音， BUSY 腳輸出高電平 .

串行控制模式(PWM)電路:

串行控制模式(DAC)電路:

串行PWM時序如下圖所示

串行DAC時序如下圖所示

數據手冊下載

 中文：SC010G.PDF

 英文：SC010G_EN.PDF
