SC50X0系列

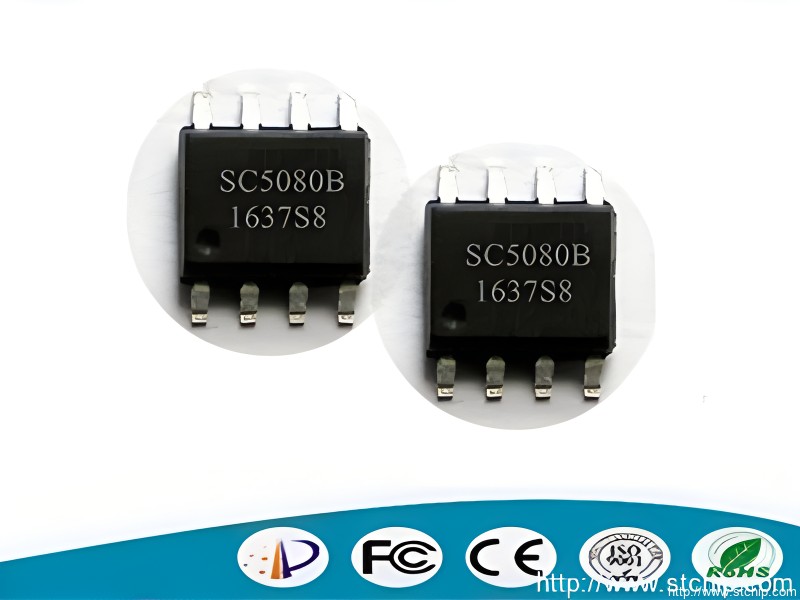

80秒 255段 一線語音芯片 SC5080B
-
- 型號SC5080B
- 品牌STChip
- 價格
詳細描述
SC5080B是多功能單芯片4位CMOS控制器語音芯片，提供4通道的語音/Midi 合成功能，語音合成方式采用先進的高音質ADPCM算法，最高采樣率可達CD音質44.1kHz，且硬件有16級的音量控制 。具有3個I/O輸入輸出，兩種音頻輸出方式.PWM輸出和DAC輸出,精準的+/-1%內部震蕩，不需要加外部震蕩，具備超低功耗待機和簡易編程功能。外圍元件少成本低，性能穩定，抗干擾強，控制簡單的一次性編程（OTP）語音芯片。在6KHz采樣頻率最大可以錄制80秒語音及和弦MIDI音樂。兩種控制方式,按鍵模式和一線串行控制模式，最大可以分255段語音.可將不同的語音資料寫錄進芯片ROM中. 可應用在很多領域，例如：電子琴、高級玩具、兒童學習機、防盜設備、智能家電、保健與理療產品、儀器儀表，以及各類自動控制系統等。
2、產品特點:
(1) 可編程一次性燒錄（OTP）語音芯片.
(2) 語音長度可達80秒（6KHz采樣率）.
(3) 音頻輸出方式為DAC接外部功放和PWM直接驅動8歐0.5W喇叭或蜂鳴片.
(4)內部集成時鐘振蕩器.
(5)具有按鍵控制模式、一線串行控制模式，可利用MCU/IR/RF發送地址碼控制相應語音播放，也具備播放\停止、循環、音量等指令。
(6)最大可存放1536個語音文件.
(7)最多可加載255段語音.
(8)任一輸入腳可分別選擇 7種不同的觸發方式組合；
(9)支持播放最大44.1K下不同采樣率的語音文件及和弦MIDI音樂；
(10)支持BUSY狀態輸出功能；
(11)支持低壓復位(LVR)功能；
(12)工作電壓：DC 2.0～5.5V。
(13)SOP8封裝
3、引腳:
序號 | 名稱 | 功能 |
1 | GND | 電源地 |
2 | PA2/BUSY | 輸入輸出口/BUSY信號 |
3 | PA0/KEY | 輸入輸出口/按鍵輸入 |
4 | PA1/SDA | 輸入輸出口/一線串行控制模式 |
5 | PWM1/DAC | PWM音頻輸出1/DAC音頻輸出 |
6 | PWM2 | PWM音頻輸出2 |
7 | VDD | 電源輸入端 |
8 | VREG | 內部編程電壓 |
應用電路:
7.1、按鍵控制模式(PWM)
7.2、按鍵控制模式(DAC)
7.3、串行控制模式(PWM):
7.5、DAC輸出接功放電路:
6.2.1串行控制時序圖：
SDA發送2ms-8ms低電平再發送高低電平3：1或1：3信號且數據低位先送。時序范圍為200us：600us到500us：1500us。如上圖發送的是56H。
6.3、數據與語音的對應關系
地址 | 功能 |
01H | 播放第1段語音 |
02H | 播放第2段語音 |
XXH | 播放第xx段語音 |
DFH | 播放第223段語音 |
E0H~EFH | 控制16級音量，E0H音量最小，EFH音量最大，默認最大 |
F2H | 循環播放：第N語音地址+F2H，即循環播放第N地址語音 |
F3H | 退出循環播放 |
FCH | 打開功放 |
FDH | 關閉功放 |
FEH | 停止播放 |
6.4、程序范例:
void SC50X0B_SDA(unsigned char data)
{
unsigned char i;
SDA = 0;
delay_ms(3);
for(i=0;i < 8;i++)
{
SDA = 1;
if(data & 0x01)
{
delay_us(1200);
SDA = 0;
delay_us(400);
}
else
{
delay_us(400);
SDA = 0;
delay_us(1200);
}
data >>= 1;
}
SDA = 1;
delay_us(200);
}
數據手冊下載
中文數據手冊下載：SC5080B.PDF
英文數據手冊下載：SC5080B_EN.PDF
