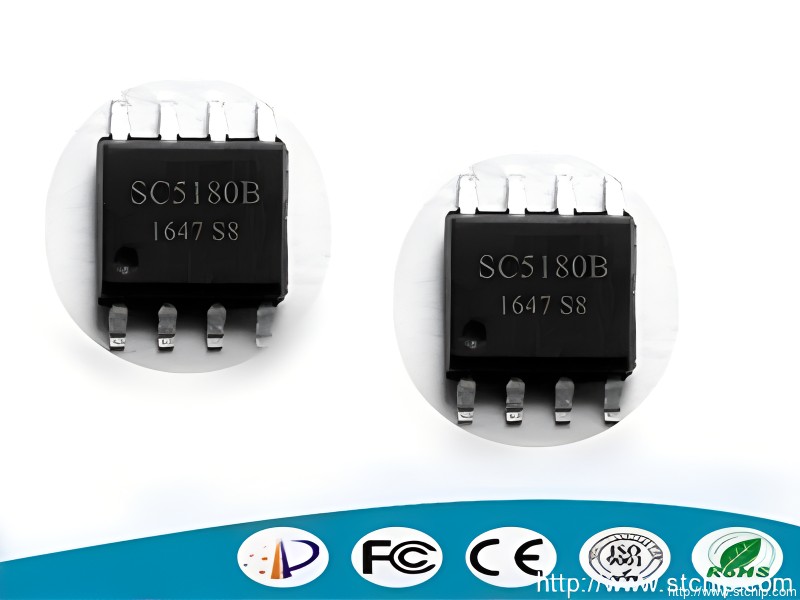

SC5180B是多功能單芯片4位CMOS控制器語音芯片，提供4通道的語音/Midi 合成功能，語音合成方式采用先進的高音質ADPCM算法，最高采樣率可達CD音質44.1kHz，且硬件有16級的音量控制 。具有3個I/O輸入輸出，兩種音頻輸出方式.PWM輸出和DAC輸出,精準的+/-1%內部震蕩，不需要加外部震蕩，具備超低功耗待機和簡易編程功能。外圍元件少成本低，性能穩定，抗干擾強，控制簡單的一次性編程（OTP）語音芯片。在6KHz采樣頻率最大可以錄制180秒語音及和弦MIDI音樂。兩種控制方式,按鍵模式和一線串行控制模式，最大可以分255段語音.可將不同的語音資料寫錄進芯片ROM中. 可應用在很多領域，例如：電子琴、高級玩具、兒童學習機、防盜設備、智能家電、保健與理療產品、儀器儀表，以及各類自動控制系統等。

2、產品特點:

(1) 可編程一次性燒錄（OTP）語音芯片.

(2) 語音長度可達180秒（6KHz采樣率）.

(3) 音頻輸出方式為DAC接外部功放或PWM直接驅動8歐0.5W喇叭或蜂鳴片.

(4)內部集成時鐘振蕩器.

(5)具有按鍵控制模式、一線串行控制模式，可利用MCU/IR/RF發送地址碼控制相應語音播放，也具備播放\停止、循環、音量等指令。

(6)最大可存放1536個語音文件.

(7)最多可加載255段語音.

(8)任一輸入腳可分別選擇 7種不同的觸發方式組合；

(9)支持播放最大44.1K下不同采樣率的語音文件及和弦MIDI音樂；

(10)支持BUSY狀態輸出功能；

(11)支持低壓復位(LVR)功能；

(12)工作電壓：DC 2.0～5.5V。

(13)SOP8(150miL)封裝。

3、引腳:

3.1、引腳圖

3.2、引腳功能

注:輸出口可設置為0.75Hz、1.5Hz、3Hz、6Hz閃爍輸出信號；

4、電氣參數:

4.1、極限參數

4.2、直流參數

6、控制模式:

6.1、按鍵控制

按鍵控制模式下，任意輸入腳均可設置為脈沖保持、脈沖不保持、脈沖可重復、脈沖不可重復、電平保持可循環、電平保持不可循環、下一曲可循環等 7種觸發方式。

1. 脈沖保持

收到脈沖信號后開始播放語音，脈沖信號停止時，語音也停止播放。如果脈沖信號一直保持，并且持續的時間超出語音播放的長度，則播放完語音即停止，不再繼續播放語音。

2. 脈沖不保持

收到脈沖信號后開始播放語音，脈沖信號停止后語音繼續播放完畢，如果脈沖信號一直保持，并且持續的時間超出語音播放的長度，則播放完語音即停止，不再繼續播放語音。

3. 脈沖可觸發

收到脈沖信號后開始播放語音，在語音結束前如果還收到第二次正脈沖信號，則重新開始播放語音，在語音播放的過程中無收到脈沖信號則播放完整段語音.

4. 脈沖不可觸發

收到脈沖信號后開始播放語音，在語音結束前如果再次收到脈沖信號，則沒有動作產生，在語音播放結束后再次收到脈沖信號才會重新播放語音。

5. 電平保持可循環

收到電平信號后播放語音，電平信號停止時，語音也停止播放， 。如果一直保持電平信號，則會一直循環播放當前段語音語音

6. 電平保持不可循環

收到電平信號后播放語音，電平信號停止時， 語音也停止播放， 。即一直保持電平信號， 在語音播放完畢后也不再有任何動作。

7. 下一曲可循環

收到脈沖信號后開始播放第一段地址語音，再次收到脈沖信號則播放第二段地址語音，依次發到最后一段后，再次觸發則重新開始播放第一段語音，如此循環。

6.2、一線串行控制模式

 串行控制模式是通過在 SDA線上發送不同的命令以達到控制語音地址的目的，該控制模式具有控制端口少，可控制語音地址數量多等優點。常用于 MCU控制的場合。

6.2.1串行控制時序圖：

 SDA發送2.5ms-8ms低電平再發送高低電平3：1或1：3信號且數據低位先送。時序范圍為200us：600us到800us：2400us。發完后將SDA上拉>200us再發下個數據,如上圖發送的是56H。

6.3、數據與語音的對應關系

6.4、程序范例:

void SC50X0B_SDA(unsigned char data)

{

    unsigned char i;

     SDA = 0;

     delay_ms(5);

     for(i=0;i < 8;i++)

     {

        SDA = 1;

        if(data & 0x01)

        {

           delay_us(1500);

           SDA = 0;

           delay_us(500);

        }

        else

        {

           delay_us(500);

           SDA = 0;

           delay_us(1500);

        }

        data >>= 1;

     }

      SDA = 1;

      delay_ms(50);

 }

7、應用電路:

7.1、按鍵控制模式(PWM)

圖(一)

圖(二)

7.2、按鍵控制模式(DAC)

7.3、串行控制模式(PWM):

注:MCU和SC5180B電壓不相同時,控制線需串330歐的限流電阻或二極管做隔離.

7.4、串行控制模式(DAC):

注:MCU和SC5180B電壓不相同時,控制線需串330歐的限流電阻或二極管做隔離.

7.5、DAC功放典型應用:

9.封裝尺寸

  1.貼片 SOP8（150miL）

另注:以上資料版權所有,歡迎來電索取最新資料.
