SC5040B是多功能單芯片4位CMOS控制器語音芯片，提供4通道的語音/Midi 合成功能，語音合成方式采用先進的高音質ADPCM算法，最高采樣率可達CD音質44.1kHz，且硬件有16級的音量控制 。具有3個I/O輸入輸出，兩種音頻輸出方式.PWM輸出和DAC輸出,精準的+/-1%內部震蕩，不需要加外部震蕩，具備超低功耗待機和簡易編程功能。外圍元件少成本低，性能穩定，抗干擾強，控制簡單的一次性編程（OTP）語音芯片。在6KHz采樣頻率最大可以錄制40秒語音及和弦MIDI音樂。兩種控制方式,按鍵模式和一線串行控制模式，最大可以分255段語音.可將不同的語音資料寫錄進芯片ROM中. 可應用在很多領域，例如：電子琴、高級玩具、兒童學習機、防盜設備、智能家電、保健與理療產品、儀器儀表，以及各類自動控制系統等。

2、產品特點:

(1) 可編程一次性燒錄（OTP）語音芯片.

(2) 語音長度可達40秒（6KHz采樣率）.

(3) 音頻輸出方式為DAC接外部功放和PWM直接驅動8歐0.5W喇叭或蜂鳴片.

(4)內部集成時鐘振蕩器.

(5)具有按鍵控制模式、一線串行控制模式，可利用MCU/IR/RF發送地址碼控制相應語音播放，也具備播放\停止、循環、音量等指令。

(6)最大可存放1536個語音文件.

(7)最多可加載255段語音.

(8)任一輸入腳可分別選擇 7種不同的觸發方式組合；

(9)支持播放最大44.1K下不同采樣率的語音文件及和弦MIDI音樂；

(10)支持BUSY狀態輸出功能；

(11)支持低壓復位(LVR)功能；

(12)工作電壓：DC 2.0～5.5V。

(13)SOP8封裝

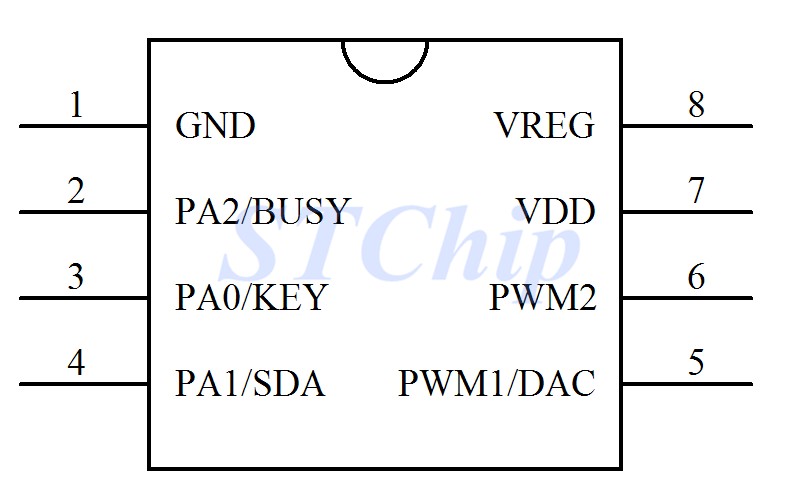

3、引腳:

應用電路:

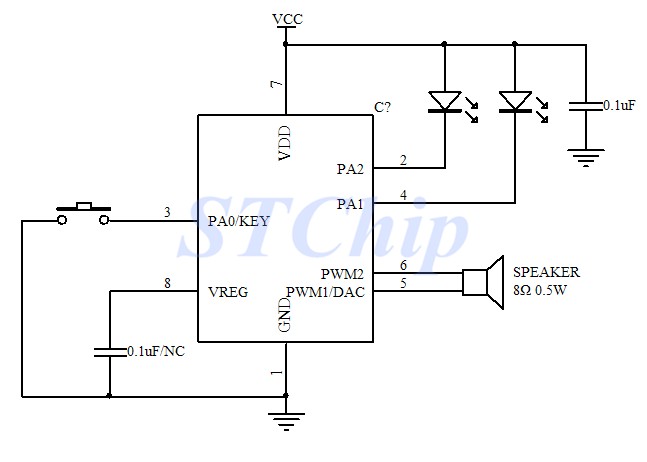

7.1、按鍵控制模式(PWM)

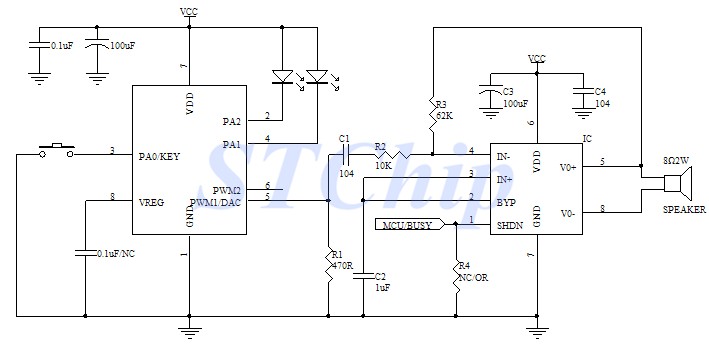

7.2、按鍵控制模式(DAC)

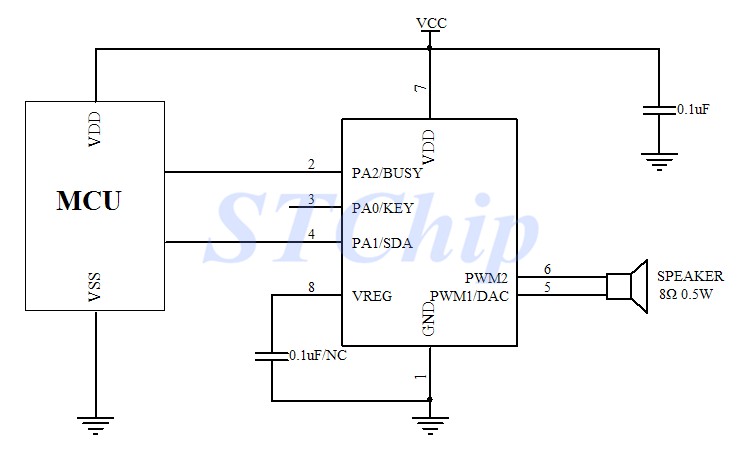

7.3、串行控制模式(PWM):

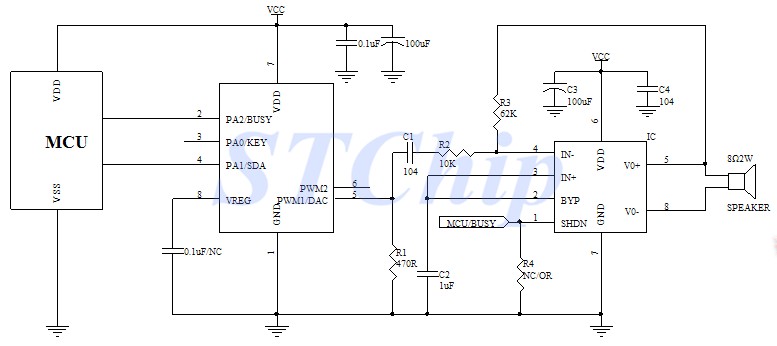

7.5、DAC輸出接功放電路:

6.2.1串行控制時序圖：

 SDA發送2ms-8ms低電平再發送高低電平3：1或1：3信號且數據低位先送。時序范圍為200us：600us到500us：1500us。如上圖發送的是56H。

6.3、數據與語音的對應關系

6.4、程序范例:

void SC50X0B_SDA(unsigned char data)

{

    unsigned char i;

     SDA = 0;

     delay_ms(3);

     for(i=0;i < 8;i++)

     {

        SDA = 1;

        if(data & 0x01)

        {

           delay_us(1200);

           SDA = 0;

           delay_us(400);

        }

        else

        {

           delay_us(400);

           SDA = 0;

           delay_us(1200);

        }

        data >>= 1;

     }

      SDA = 1;

      delay_us(200);

}

數據手冊下載

中文數據手冊下載：SC5040B.PDF

英文數據手冊下載：SC5040B_EN.PDF
