SC0X0系列

40秒OTP語音IC SC040

型號
品牌STChip
價格

詳細描述

SC040是一顆單芯片CMOS一次性編程語音芯片，使用崁入式EPROM架構的OTP (One Time Programmable)語音晶元，具有2個Input腳和 1個I/O腳，利用精準的內阻震蕩故不需外加震蕩電阻，具有PWM和DAC輸出。語音合成方式為可選8-bit,5-bit,4-bit Advanced LOG-PCM,語音還原度高, 在6KHz采樣頻率最大可以錄制40秒語音,兩種控制方式,按鍵模式最大可以分54段語音,串行脈沖控制模式最大可以分32段.可將不同的語音資料寫錄進芯片ROM中.可應用在很多領域，例如：電子琴、高級玩具、兒童學習機、防盜設備、智能家電、保健與理療產品、儀器儀表，以及各類自動控制系統等。

2、產品特點:

(1) 可編程一次性燒錄（OTP）語音芯片.

(2) 語音長度可達40秒（6KHz采樣率）.

(3) DAC/PWM音頻輸出方式,PWM方式可直接驅動8歐0.5W喇叭或蜂鳴片.

(4)內部集成時鐘振蕩器.

(5)具有按鍵控制模式、MCU串行控制模式.

(6)最大可存放700個語音文件.

(7)按鍵方式最多可加載54段語音；OKY1、OKY2、IO1分別指定 32、21、1段語音;串行控制模式最多支持32段語音.

(8) 觸發防抖時間：50us（串行）和10ms（按鍵）；

(9)任一輸入腳可分別選擇 7種不同的觸發方式組合；

(10)支持播放不同采樣率的語音文件；

(11)支持BUSY狀態輸出功能；

(12)支持低壓復位(LVR)功能；

(13)工作電壓：DC 2.4～5V。

(14)DIP8/SOP8封裝。

引腳功能說明:

封裝引腳	引腳標號	簡述
1	OKY2/RST	輸入端2/串行復位
2	OKY1/DATA	輸入端1/串行數據
3	IO1/BUSY	輸入/輸出端/串行反饋
4	VSS	電源地
5	PWM2/DAC	接喇叭
6	PWM1	接喇叭
7	VDD	4.5V電源正
8	Vreg	內部穩壓輸出

應用領域：

產品應用范圍幾乎可以涉及到所有的語音產品，如報站器報警器,提醒器,鬧鐘,學習機,智能家電,治療儀,電子玩具,電訊、倒車?yán)走_(dá)及各種自動控制裝置工業,語音玩具,精美禮品,精美廣告贈品,益智玩具,圣誕及節日禮品玩具,圣誕樹,圣誕魚,有聲語音鬧鐘,手表IC,語音及音樂合成IC,電子卡片,有聲讀物,教學玩具,電子語音盒,電子卡拉OK,發音圖書,小家電語音IC,電磁爐語音IC,語音報警器.血壓計語音IC,語音電子稱,電動車充電提示語音芯片，倒車?yán)走_(dá)語音IC,密碼防盜門語音IC,報器語音IC,安防報警語音IC,電子產品發音廣告等。

應用電路:

電路簡單，它可以PWM直接驅動喇叭，也可以通過三極管放大后驅動喇叭，OKY1、OKY2只能作為輸入觸發端（和正電源導通時，觸發語音播放）另外的IO1既可以作為輸入觸發端，也可以作為輸出驅動端，可以選擇播放語音時IO1輸出1.5HZ閃光、3HZ閃光、6HZ閃光或者常亮模式，這樣就能實現在播放語音的同時LED閃光或者執行其他動作，如電機運轉等。

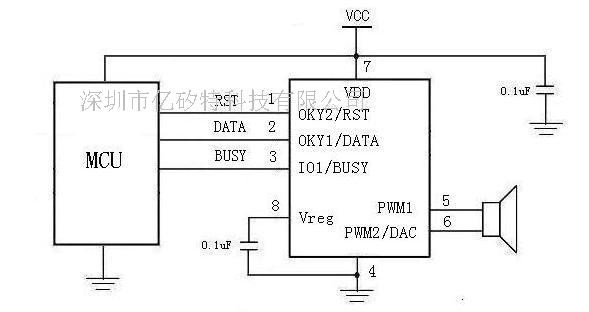

7.3、5V串行控制模式(PWM):
