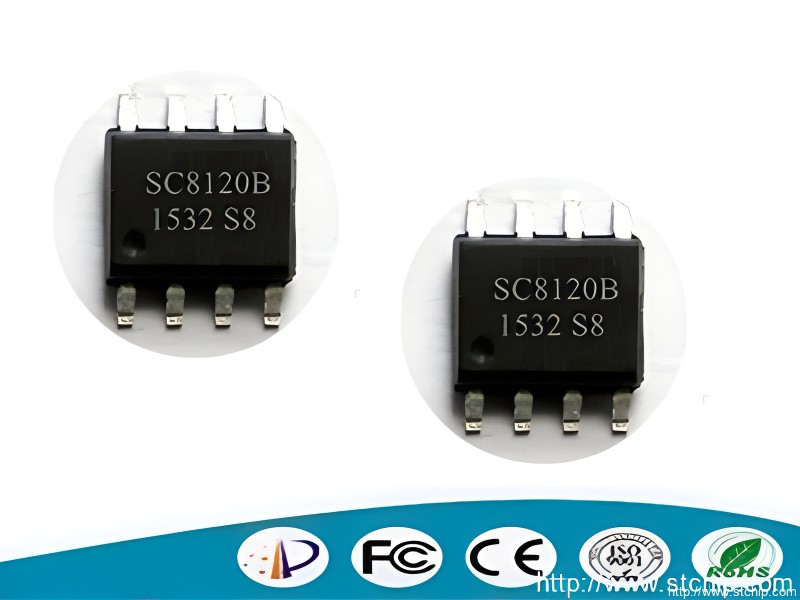

SC8120B是一顆單芯片CMOS一次性編程語音芯片，使用崁入式EPROM架構的OTP (One Time Programmable)語音晶元，具有1個Input腳和 2個I/O腳，利用精準的內阻震蕩故不需外加震蕩電阻，只有一組PWM輸出，故無須再加任何零件。語音合成方式為4-bit Advanced LOG-PCM,語音還原度高, 在6KHz采樣頻率最大可以錄制120秒語音,兩種控制方式,按鍵模式最大可以分128段語音,串行脈沖控制模式最大可以分127段.可將不同的語音資料寫錄進芯片ROM中. 可應用在很多領域，例如：電子琴、高級玩具、兒童學習機、防盜設備、智能家電、保健與理療產品、儀器儀表，以及各類自動控制系統等。

2、產品特點:

(1) 可編程一次性燒錄（OTP）語音芯片.

(2) 語音長度可達120秒（6KHz采樣率）.

(3) PWM音頻輸出方式可直接驅動8歐0.5W喇叭或蜂鳴片.

(4)內部集成時鐘振蕩器.

(5)具有按鍵控制模式、MCU串行控制模式.

(6)最大可存放1536個語音文件.

(7)按鍵方式最多可加載128段語音；OKY、IO1、IO2分別指定 128、1、1段語音;串行控制模式最多支持127段語音.

(8) 觸發防抖時間：50us（串行）和10ms（按鍵）；

(9)任一輸入腳可分別選擇 7種不同的觸發方式組合；

(10)支持播放不同采樣率的語音文件；

(11)支持BUSY狀態輸出功能；

(12)支持低壓復位(LVR)功能；

(13)工作電壓：DC1.8～5.5V。

(14)DIP8/SOP8封裝。

串行控制模式

串行控制模式是通過在 DATA 線上發送不同的脈沖數量以達到控制語音地址的目的，該控制模式具有控制端口少，可控制語音地址數量多等優點。常用于 MCU 控制的場合。如串行PWM控制時，先發送 100us 的高電平 RESET 信號，等待 100us后 DATA 發送 N 個 100us 的脈沖信號 , 發送完脈沖信號后等待 200us 開始播放第 N 地址語音， BUSY 腳輸出高電平 .

按鍵控制模式電路:

串行控制模式電路:

串行PWM時序如下圖所示

程序范例：

/************************************** ;

控制地址段放音;入口參數:

cnt=要觸發放音的地址;

出口參數:無

**************************************/

void SC_Speech(unsigned char cnt)

{

    unsigned char i;

   SC_RST=1;

   delay_us(100);

         SC_RST=0;

 delay_us(100);

 for(i=0;i < cnt;i++)

    {

  SC_DATA=1;             //數據脈沖高

   delay_us(100);         //延時100US

    SC_DATA=0;             //數據脈沖低

   delay_us(100);         //延時100US

  }

 }

應用范圍：

家電行業：電磁爐、電飯煲、冰箱、洗衣機、空調、風扇等等安防報警：倒車?yán)走_(dá)、叉車報警器、家庭防盜等醫療器械：弱視治療儀、血壓計、臭氧治療儀等等廣告媒體：語音廣告牌、鏡子廣告機、迎賓器等等玩具系列：語音識別、小汽車，布娃娃等等智能交通：一卡通設備、紅綠燈提醒等等交通工具：語音電動車，語音公交站等

數據手冊下載
