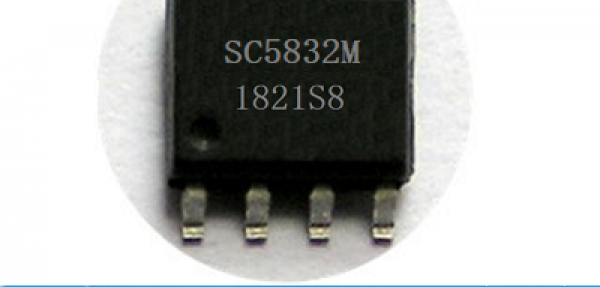

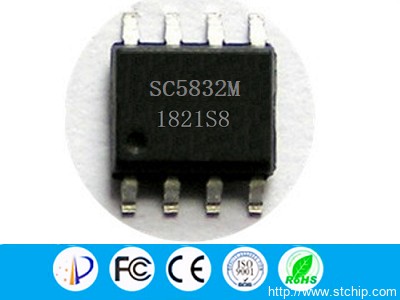

SC5832M是多功能單芯片32位CMOS控制器語音芯片，芯片內部集成32M儲存空間，提供2通道的語音合成功能，語音合成方式采用先進的高音質ADPCM算法，最高采樣率可達CD音質48kHz，且硬件有16級的音量控制 。具有4個I/O輸入輸出，音頻輸出方式PWM輸出,精準的+/-1%內部震蕩，不需要加外部震蕩，具備超低功耗待機和簡易編程功能。外圍元件少成本低，性能穩定，抗干擾強，控制簡單的一次性編程（OTP）語音芯片。在8KHz采樣頻率最大可以錄制4000秒語音及和音樂。兩種控制方式,按鍵模式和一線串行控制模式，最大可以分1024段語音.芯片內可將不同的語音資料寫錄進芯片ROM中. 可應用在很多領域，例如：電子琴、高級玩具、兒童學習機、防盜設備、智能家電、保健與理療產品、儀器儀表，以及各類自動控制系統等。

2、產品特點:

(1) 可編程高音質長秒語音芯片.

(2) 語音長度可達4000秒（8KHz采樣率）.

(3) 音頻輸出方式為PWM直接驅動8歐0.5W喇叭.

(4)內部集成時鐘振蕩器.

(5)具有按鍵控制模式、一線串行控制模式，可利用MCU/IR/RF發送地址碼控制相應語音播放，也具備播放\停止、循環、音量等指令。

(6)最大可存放1536個語音文件.

(7)最多可加載1024段語音.

(8)任一輸入腳可分別選擇 7種不同的觸發方式組合；

(9)支持播放最大48K下不同采樣率的語音文件及音樂；

(10)支持BUSY狀態輸出功能；

(11)支持低壓復位(LVR)功能；

(12)工作電壓：DC 3.0～5.5V。

(13)SOP8封裝。

3、引腳:

3.1、引腳圖

3.2、引腳功能

5.2、一線串行控制模式

 串行控制模式是通過在 SDA線上發送不同的命令以達到控制語音地址的目的，該控制模式具有控制端口少，可控制語音地址數量多等優點。常用于 MCU控制的場合。數據發送8位時最大支持255個地址；數據發送10位時最大支持1024個地址。

5.2.1串行控制時序圖：

SDA發送3.5ms-8ms低電平再發送高低電平3：1或1：3信號且數據低位先送。時序范圍為400us：1200us到800us：2400us。發完后將SDA上拉>200us再發下個數據.

6、應用電路:

6.1、按鍵控制模式(PWM)

圖(一)

圖(二)

6.2、串行控制模式(PWM):

注:MCU和語音芯片電壓不相同時,控制線需串330歐的限流電阻或二極管做隔離.

中文數據手冊下載：SC5832M.PDF
